Connaissance des flexibles hydrauliques

1. Qu'est-ce qu'un flexible hydraulique ?

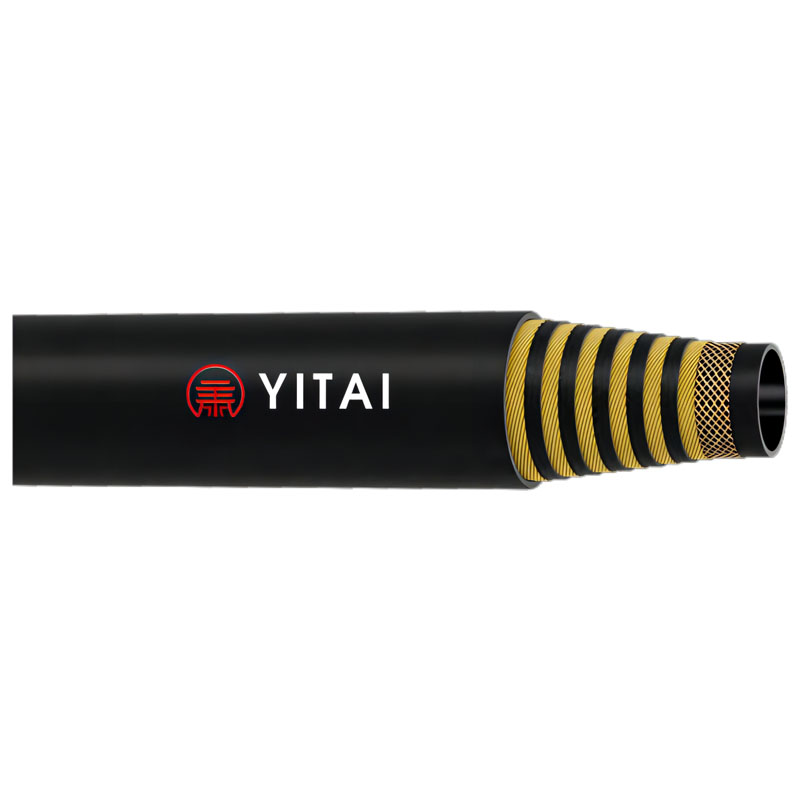

Tuyaux hydrauliquessont des tuyaux flexibles utilisés pour transporter des fluides hydrauliques dans les systèmes de transmission. Ils sont fabriqués à partir de matériaux différents selon l'application, le caoutchouc étant le matériau principal. Étant donné que les flexibles hydrauliques sont utilisés dans les systèmes de transmission hydrauliques et doivent généralement résister à des pressions élevées, des industries comme l'industrie du charbon les appellent souvent « flexibles haute pression ». Bien que ce terme soit incomplet, il reflète l’importance des performances sous haute pression dans ces industries. Les flexibles hydrauliques haute pression fonctionnent généralement dans des environnements difficiles et ont des exigences de performance strictes, telles que la pression maximale, le rayon de courbure et la durée de vie. Ces tuyaux imposent des exigences élevées aux matières premières, aux processus de production et aux équipements, ce qui en fait des tuyaux en caoutchouc haut de gamme. Les flexibles hydrauliques haute pression sont constitués d'une couche de caoutchouc interne, d'une couche de caoutchouc intermédiaire, d'une couche de carcasse et d'une couche de caoutchouc externe. La couche de caoutchouc interne est directement exposée à l'usure et à la corrosion du matériau transporté. Les fabricants utilisent souvent différentes formulations de composés de caoutchouc en fonction du fluide spécifique transporté pour garantir la durée de vie du tuyau. La couche de caoutchouc externe protège le flexible hydraulique des dommages et de la corrosion causés par l'environnement extérieur, tout en empêchant également les couches de caoutchouc intermédiaire et interne de polluer l'environnement. La couche de carcasse est la couche de support de pression du tuyau, améliorant sa résistance et sa résistance à la pression. La structure et la résistance de la couche de carcasse déterminent la pression que le tuyau peut supporter.

Les flexibles hydrauliques sont largement utilisés dans les applications minières, militaires, de machines d'ingénierie, de métallurgie, pétrolières, chimiques, aéronautiques et marines.Tuyaux hydrauliquespeuvent être classés en tuyaux tressés et en spirale en fonction de leur structure de carcasse. En fonction du matériau de la carcasse, ils peuvent être classés en tuyaux en fil d'acier et en tuyaux en fil de coton.

2. Quels facteurs doivent être pris en compte lors de la sélection d'un tuyau hydraulique ?

Caractéristiques

Les systèmes hydrauliques transfèrent de l'énergie en transmettant des fluides à des pressions et des débits variables. Pour minimiser la perte de pression et éviter les dommages au système causés par une génération de chaleur excessive, les dimensions du tuyau et du connecteur doivent être correctement dimensionnées. (Si les spécifications de tuyau requises ne sont pas encore déterminées, sélectionnez les spécifications de tuyau appropriées selon le tableau de sélection du débit de tuyau.)

Pression

La sélection des tuyaux et des raccords doit garantir que la pression de service maximale de l'ensemble de tuyaux est égale ou supérieure à la pression de service maximale du système hydraulique, et que la pression de service pulsée ou la pression de pointe du système doit être inférieure à la pression de service maximale du tuyau.

La plage de pression des raccords de flexibles est souvent négligée par les concepteurs et les fabricants de flexibles. En fait, la plage de pression d'un ensemble de tuyaux est déterminée par la pression de service la plus basse des composants de l'ensemble de tuyaux, et de nombreux raccords ont une plage de pression bien inférieure à celle du tuyau.

Température

Lors de la sélection d'un tuyau, tenez compte attentivement du fluide transporté à l'intérieur du tuyau et de la température ambiante à l'extérieur du tuyau. D'une manière générale, les conditions de fonctionnement impliquant des températures et des pressions élevées réduiront la durée de vie du tuyau. Pour des conditions de température élevée, sélectionnez un tuyau résistant aux températures élevées dont la désignation se termine par « 6 ». Les basses températures peuvent réduire la flexibilité des produits en caoutchouc. Généralement, la température minimale d'un flexible fait référence à la température la plus basse à laquelle la surface extérieure du flexible peut résister à la fissuration sans compromettre ses performances de flexion.

3.  Pannes courantes des tuyaux hydrauliques

1. Fissures à la surface du tuyau : elles sont principalement causées par la flexion du tuyau par temps froid. Si vous remarquez des fissures à l'extérieur du tuyau, vérifiez si le caoutchouc intérieur présente également des fissures pour déterminer si le tuyau doit être remplacé immédiatement. Évitez de déplacer ou de plier les flexibles hydrauliques dans des environnements froids ; effectuez cette opération à l'intérieur si nécessaire. Si le tuyau doit fonctionner dans des environnements froids pendant de longues périodes, utilisez des tuyaux résistants au froid.

2. Bulles sur la surface extérieure du tuyau : Cela peut être dû à une qualité inférieure du tuyau ou à une mauvaise manipulation.

3. Fuite d'huile excessive malgré l'absence de dommages : Ceci est causé par la corrosion et les rayures de la couche de caoutchouc interne lorsque le tuyau passe à travers un fluide à haute pression, entraînant une fuite importante de la couche de fil d'acier.

4. Forte détérioration de la couche de caoutchouc externe du tuyau, avec de légères fissures superficielles : C'est un signe du vieillissement naturel du tuyau. À mesure que la couche externe de caoutchouc s’oxyde, elle forme une couche d’ozone qui s’épaissit avec le temps. Le tuyau doit être remplacé à ce stade.

5. Défaillance de la couche de caoutchouc interne : La couche de caoutchouc interne d'un flexible hydraulique est un composant critique, directement en contact avec le fluide hydraulique. Une défaillance de la couche de caoutchouc interne peut entraîner une diminution des performances du tuyau, des fuites d'huile excessives et un gonflement. Les causes de défaillance de la couche de caoutchouc interne comprennent une mauvaise qualité de fabrication, une sélection inappropriée, une installation incorrecte et une utilisation inappropriée.

6. Défaillance mécanique de la couche de renfort : La couche de renfort est une couche structurelle critique du tuyau hydraulique, protégeant son intégrité sous haute pression. Une défaillance mécanique de la couche de renfort peut entraîner une diminution de la résistance à la pression et une durée de vie raccourcie. Les causes de défaillance mécanique de la couche de renfort comprennent une mauvaise qualité de production, une sélection inappropriée des matériaux et des environnements de fonctionnement difficiles.

7. Défaillance mécanique au niveau de la fracture : La fracture est la partie la plus vulnérable de la fracture.tuyau hydraulique. Une défaillance mécanique au niveau de la fracture peut entraîner la rupture du tuyau et une fuite. Les causes de défaillance mécanique au niveau de la fracture comprennent une mauvaise qualité de production, une sélection inappropriée des matériaux et des environnements d'exploitation difficiles.
